气动执行器安装示意图及安装要求

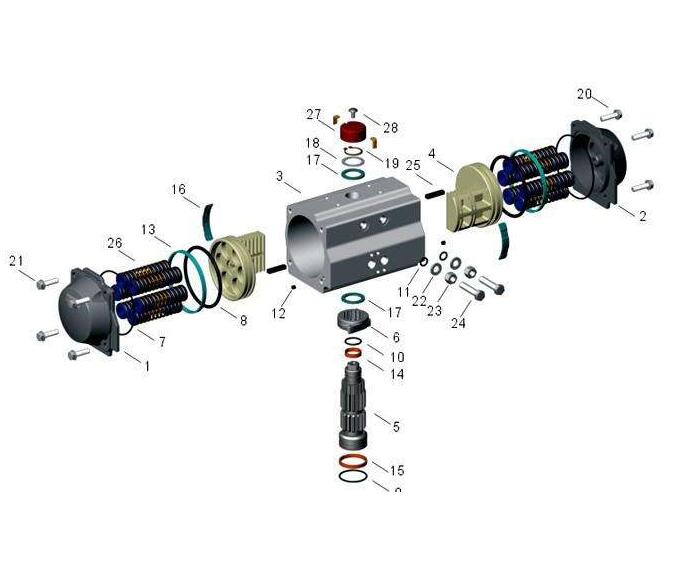

    气动执行器安装示意图如下：

    气动执行器是各类阀门产品配套使用的一种调节驱动装置，作为一种辅助调节装置，这种装置的使用对阀门阀杆的运作和启闭件的开关是具有决定性作用的。那么这种气动执行器具有这么强的作用，它与阀门之间的安装是怎么样的呢？下面就为大家来介绍一下。

    一般气动执行器的较大力矩应为所配阀门所需实际力矩的1.25倍。而气动执行器与阀门安装正确与否，直接影响气动执行器的使用效果。所以合理安装是必须保证气动执行器的输出轴与阀门轴的同轴度，待转动灵活后，再用相应螺钉连结。

    气动执行器两端的调节螺钉，可以微量调整阀门的启闭角度，调整后必须将螺丝帽锁紧、防止松动。

    安装好后，气动执行器与阀门应同时试验，对阀门加压到额定压力，气动执行器以气源压力的标准对气动执行器的两个进气口进行切换进气。并且需要观察气动执行器的运作，确保气动执行器的稳定运行，无堵塞等，反复试验多次才能正常运用。
