AW系列气动执行器
产品名称:

AW系列气动执行器

产品分类:气动执行器

客户询价单直接拨打0577-86934111至营销部,或发送至企业邮箱具体商定:交货期、是否含税运、付款方式及特殊要求等事宜客户提供:工作压力、温度、介质、连接方式等细节参数

手机:13758431615

投诉:0577-86930255

邮箱:zw@hes.tm

地址:浙江省温州市龙湾区滨海园区四道二路兴朝路15号

在线咨询

产品详情

AW系列气动执行器型号:AWxx双作用、AWxxS单作用(弹簧复位)
规格:AW13、AW13S、AW17、AW17S、AW20、AW20S、AW25、AW25S、AW28、AW28S、AW35、AW35S、AW40、AW40S、AW50、AW50S、AW60
旋转角度:90°
输出扭矩:1000-100000Nm(5.0bar 双作用式)
—气缸内壁涂覆特氟增强耐磨润滑
—活塞杆表面电镀硬铬增强耐磨
—滑动部分采用无油轴承增加使用寿命
—大扭矩输出适合大口径阀门配套
—接口尺寸1/2“-1”满足快开快关特性
—可配手动操作机构或手动液压机构
—可配各种控制附件


一、AW气动执行器 概述


AW气动执行器分为双作用式和单作用式(弹簧复位),两个分体气缸,容易制造大尺寸缸体, 输出扭矩大,动作灵活平稳;缸体内壁和活塞轴镀硬铬,有很好的抗磨性;所有滑动部件之间配有无油润滑轴和导向环以降低摩擦系数,延长使用寿命,AW气动执行器的U型曲线特性输出扭矩更适用于大口径球阀、蝶阀。

AW气动执行器
二、AW气动执行器 特点及参数

基本设计:气动双气缸双活塞拔叉式传动机构;型号AWxx=双作用式;型号AWxxS=单作用式(弹簧复位)。
回转角度:双作用式=90℃;单作用式=90℃;从两端可调节角度 -5O ~ +5O。
工作环境温度:-20℃ ~ 90℃。
气源压力:0.2 ~ 0.8Mpa(最大1.0Mpa)。


三、AW气动执行器 工作原理


双作用式配管原理





AW气动执行器工作原理AW气动执行器工作原理

             常闭式(通电开启型)                                                                                  常开式(通电切断型)

单作用式配管原理

AW气动执行器工作原理

          常闭式(通电开启型)                                                                              常开式(通电切断型)

四、AW气动执行器 双作用式输出扭矩


型号规格气源压力(Mpa)
0.30.40.50.60.7
AW135156207709301080
AW179501270159019102230
AW2021502870358043005020
AW2533604480560067207850
Aw285150686085801030012020
AW351012013500168702025023620
AW401322017630220402645030860
AW502246029950374404493052420
AW6047300630707884094610110380


五、AW气动执行器 单作用式输出扭矩


型号规格弹簧扭矩气源压力(Mpa)
0.40.50.6
最小最大最小最大最小最大最小最大
AW13S230430185

340

340545490700
AW17S330670600930920129012301573
AW20S1190198088016701600239023203110
AW25S16002510197028803090400042105120
AW28S29005610125039602970568546807400
AW35S55201074027607970613011340951014720
AW40S877016140148088605900132601030017670
AW50S131102749063702075014840292202331037700


六、AW气动执行器 执行器的重量/容量/开或闭的时间


双作用式容量L重量KG单作用式容量L重量KG开或闭时间S
GTD400.120.7GTE400.06--≥0.5
GTD520.231.5GTE520.12--≥0.5
GTD650.462.0GTE650.223.6≥0.5
GTD800.803.0GTE800.385.5≥1.0
GTD901.104.5GTE900.508.0≥1.0
GTD1001.606.0GTE1000.7910.5≥1.0
GTD1152.338.0GTE1151.1413.6≥2.0
GTD1253.039.5GTE1251.4616.2≥2.0
GTD1455.4014.0GTE1452.3423.1≥2.5
GTD1606.1018.0GTE1603.0030.0≥4.0
GTD19011.026.0GTE1904.8041.6≥5.0
GTD21015.433.0GTE2107.1052.8≥7.0
GTD25531.172.0GTE25514.1112.0≥10.0
GTD30045.9102.0GTE30021.3153.0≥10.0
GTD35068.5153.0GTE35032.7222.0≥10.0

七、AW气动执行器 型号编制说明

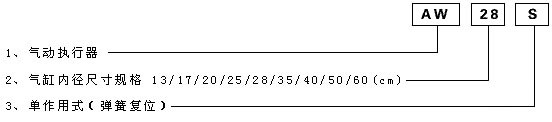

AW气动执行器型号编制说明
