气动执行器原理图讲解

    气动执行器是利用压缩空气为动力源的执行机构，广泛应用于工业控制领域。其工作原理是通过压缩空气推动活塞运动，从而产生推力或转矩，进而实现阀门、蝶阀、球阀等最终控制元件的开、关或调节。

    气动执行器的作用原理有单作用和双作用，其中单作用执行器具有弹簧复位的功能，根据工况需要可选择常开式和常闭式，其原理图如图1所示。

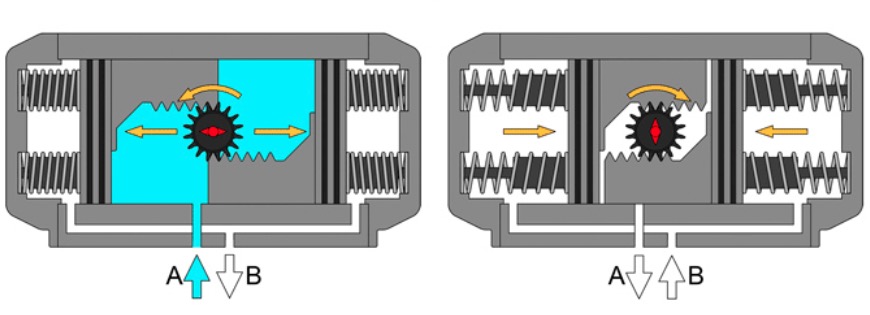

图1 单作用气动执行器原理图

    讲解：

    1、通气打开，失去气源时，自动复位到初始关闭状态。

    压缩空气由A口输入，使左右活塞向两边运动井挤压弹簧，输出轴逆时针方向转动，打开阀门，两活塞外侧的空气由B口排出。

    2、通气关闭，失去气源时，自动复位到初始打开状态。

    没气或没电时，由于弹簧的势能作用使两活塞向中间运动，输出轴顺时针方向转动，关闭阀门，两活塞内侧的空气由A口排出。B口可用来加速关闭。

    双作用气动执行器一般用在对泄露要求不高的工况中，其原理图如图2所示。

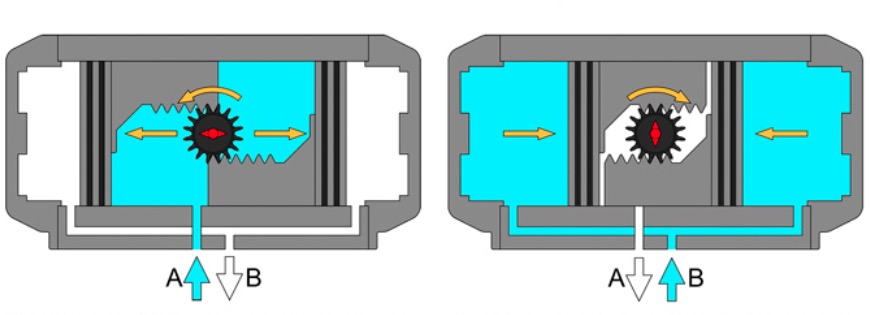

图2 双作用气动执行器原理图

    讲解：

    1、压缩空气由A口输入，使左右活塞向两边运动，输出轴逆时针方向转动，打开阀门，两活塞外侧的空气由B口排出。

    2、压缩空气由B口输入，使左右活塞向中间运动，输出轴顺时针方向转动，关闭阀门，两活塞内侧的空气由A口排出。
